REDUCTORES Y MOTORREDUCTORES ORTOGONALES OBLICUOS (SERIE SM)
CARACTERÍSTICAS
La serie de reductores y motorreductores ortogonales oblicuos SM, se caracteriza en nuestro catálogo por ser la serie pequeña de reductores ortogonales. Fabricados en aluminio y pensados para pequeñas potencias comprendidas entre 0,09Kw y 4Kw. El proyecto de estos reductores ha sido realizado sobre una estructura monolítica particularmente rígida que permite la aplicación de cargas elevadas. Ideal para aquellas aplicaciones donde un sinfín corona no es suficiente. Con este reductor conseguimos llenar un hueco muy importante de aplicaciones.
- Par nominal (Nm) Min 70 - Max 250
- Potencia entrada (kW) Min 0.15 - Max 2.12
- Relación de reducción Min 8 - Max 148.8
| Tamaño | Par nominal (Nm) | Potencia entrada (kW) | Relación de reducción | Diametro del eje |
|---|---|---|---|---|
| 25 |
Min: 70 Max: 100 |
Min: 0.15 Max: 1.28 |
Min: 1/8 Max: 1/100 |
Estándar 19 Opcional 20 y 24 |
| 35 |
Min: 90 Max: 175 |
Min: 0.17 Max: 1.7 |
Min: 1/8 Max: 1/142.8 |
Estándar 25 Opcional 28 y 30 |
| 45 |
Min: 110 Max: 250 |
Min: 0.24 Max: 2.12 |
Min: 1/8 Max: 1/148.8 |
Estándar 30 Opcional 28 y 25 |

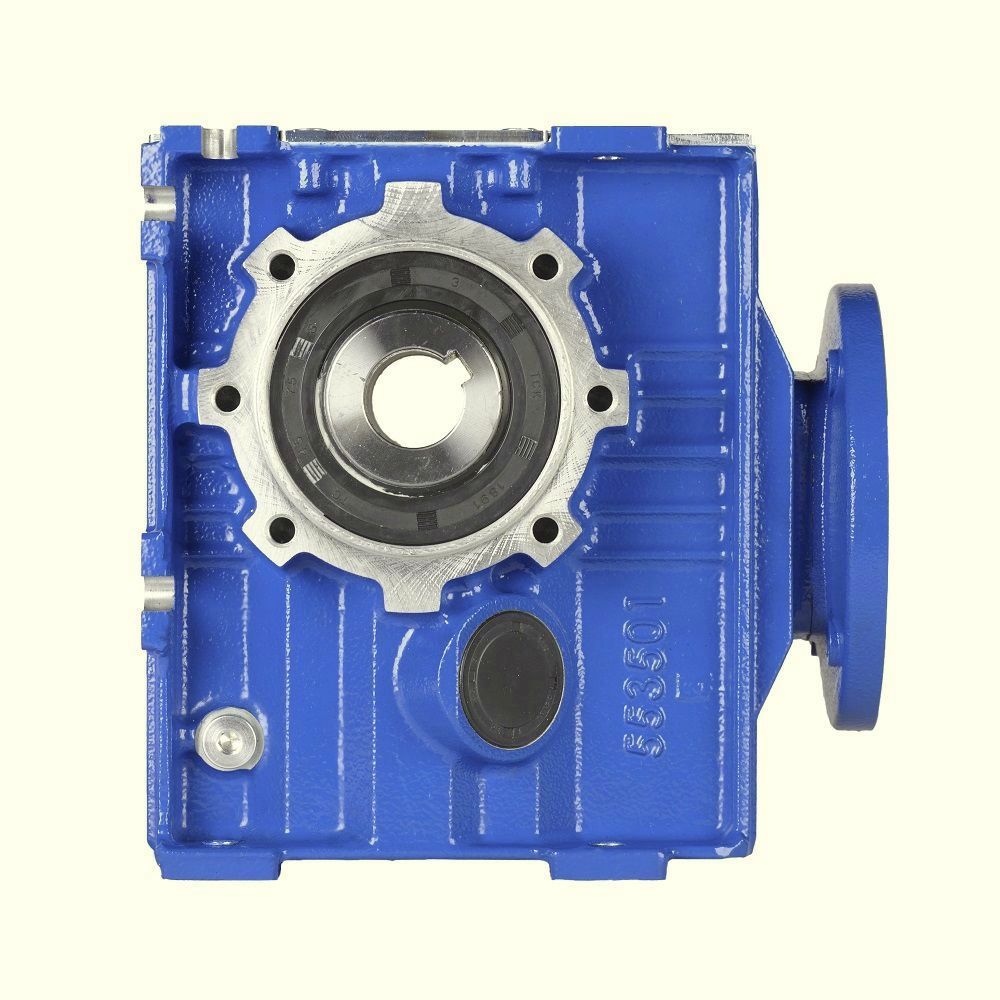

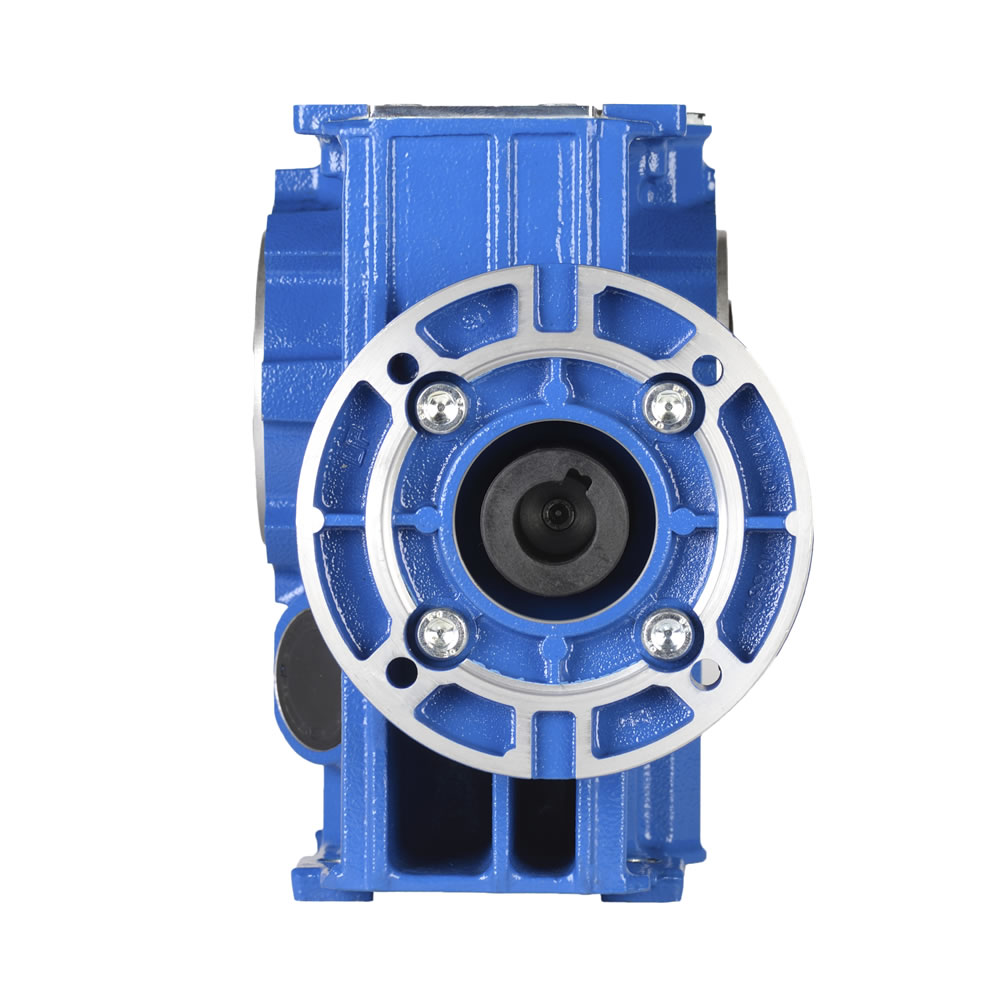

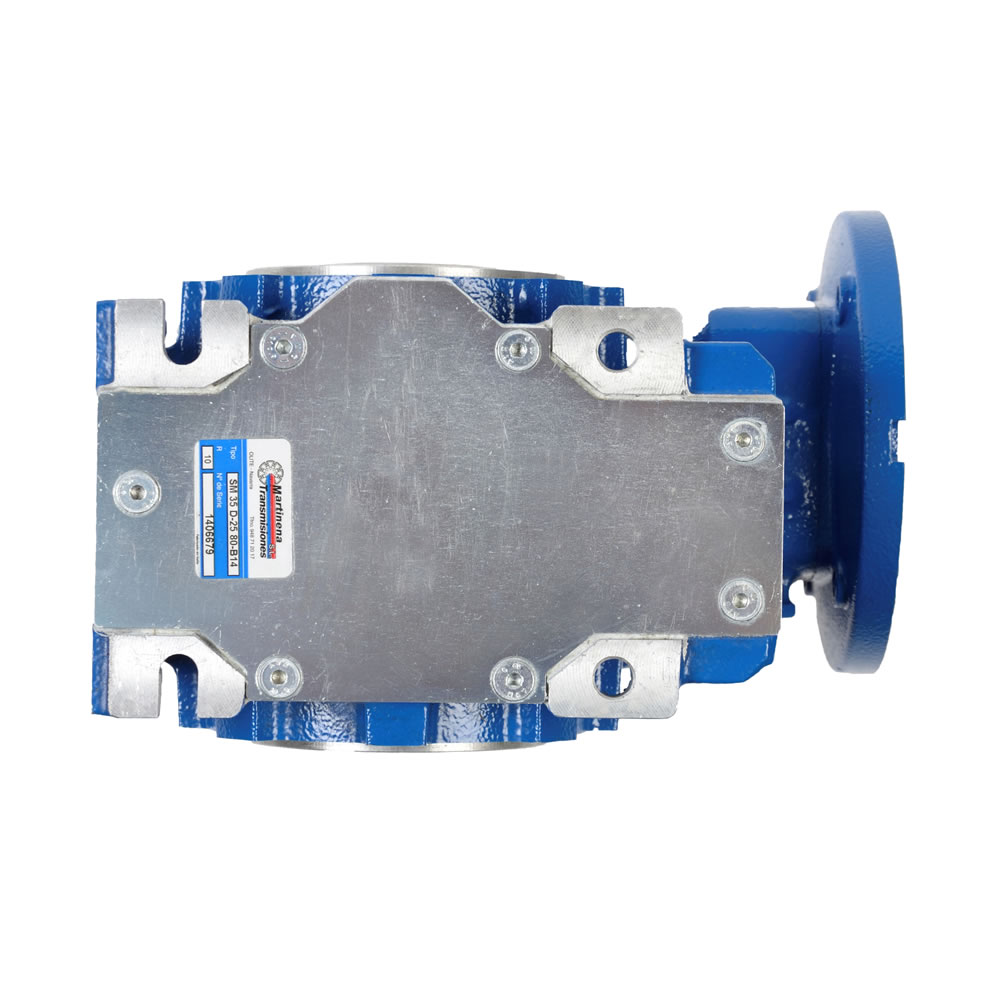

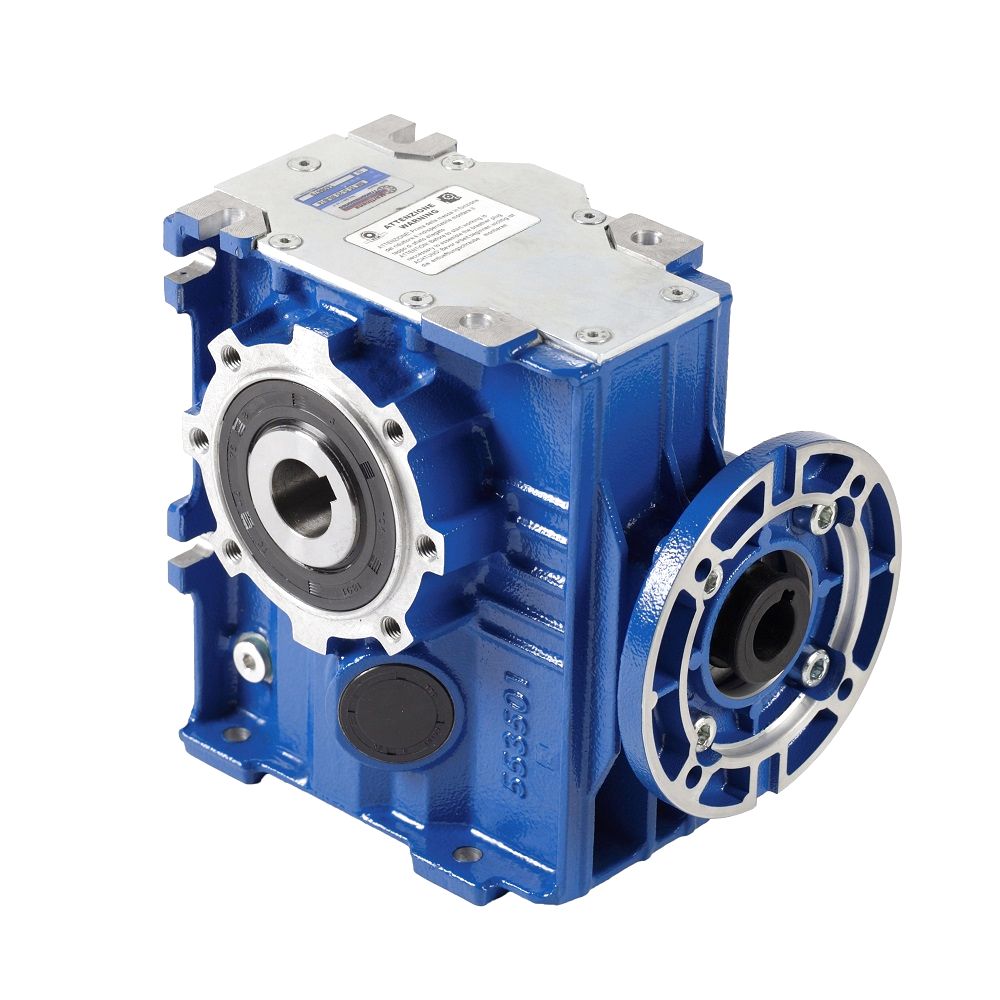

| Foto | Alzado | Planta | Perfil |
