REDUCTORES Y MOTORREDUCTORES ORTOGONALES (SERIE O)
CARACTERÍSTICAS
La serie (O, OMP, OMF...) es el reductor ortogonal más robusto de nuestro catálogo. Proyectado en carcasa monolítica permite soportar grandes cargas sin comprometer el rendimiento. Disponible con diferentes diámetros de ejes y diferentes elementos, como son el calador, brazo de reacción y dispositivo antirretorno. Se fabrican con 2 y 3 trenes de reducción, permitiendo un amplio rango de velocidades.
- Par nominal (Nm) Min 170 - Max 10500
- Potencia entrada (kW) Min 0.11 - Max 180
- Relación de reducción Min 5.2 - Max 390
| Tamaño | Par nominal (Nm) | Potencia entrada (kW) | Relación de reducción | Diametro del eje |
|---|---|---|---|---|
| 63 |
Min: 170 Max: 250 |
Min: 0.11 Max: 3.15 |
Min: 1/7.9 Max: 1/346.4 |
Estándar 30 Opcional 25 y 28 |
| 71 |
Min: 270 Max: 460 |
Min: 0.17 Max: 5.73 |
Min: 1/6.9 Max: 1/387 |
Estándar 35 Opcional 30 y 32 |
| 80 |
Min: 310 Max: 500 |
Min: 1.1 Max: 9.6 |
Min: 1/5.2 Max: 1/73.2 |
Estándar 32 Opcional 30 y 35 |
| 90 |
Min: 430 Max: 910 |
Min: 0.34 Max: 8.75 |
Min: 1/7.2 Max: 1/390 |
Estándar 40 Opcional 42.45 y 48 |
| 100 |
Min: 500 Max: 1000 |
Min: 2.2 Max: 15.5 |
Min: 1/5.2 Max: 1/73.2 |
Estándar 45 Opcional 40 y 48 |
| 112 |
Min: 670 Max: 1750 |
Min: 0.68 Max: 12.75 |
Min: 1/7.7 Max: 1/375.3 |
Estándar 50 Opcional 55 |
| 125 |
Min: 1000 Max: 2000 |
Min: 4.2 Max: 31 |
Min: 1/5.2 Max: 1/75.4 |
Estándar 55 Opcional 50 y 60 |
| 132 |
Min: 1700 Max: 3500 |
Min: 2.85 Max: 15.57 |
Min: 1/16 Max: 1/180 |
Estándar 60 Opcional 70 |
| 140 |
Min: 4000 Max: 4500 |
Min: 8.7 Max: 84.2 |
Min: 1/7.6 Max: 1/73.2 |
Estándar 70 Opcional 60 |
| 150 |
Min: 2700 Max: 5000 |
Min: 3.3 Max: 26.88 |
Min: 1/15.7 Max: 1/204.2 |
Estándar 70 Opcional 80 |
| 160 |
Min: 4600 Max: 7000 |
Min: 26 Max: 140 |
Min: 1/5.2 Max: 1/40.7 |
Estándar 90 |
| 170 |
Min: 4600 Max: 7500 |
Min: 4.93 Max: 44.12 |
Min: 1/15.5 Max: 1/196 |
Estándar 90 |
| 180 |
Min: 6000 Max: 10000 |
Min: 38 Max: 180 |
Min: 1/5.2 Max: 1/40.7 |
Estándar 100 |
| 190 |
Min: 6440 Max: 10500 |
Min: 7.48 Max: 61.76 |
Min: 1/15.5 Max: 1/196 |
Estándar 100 |

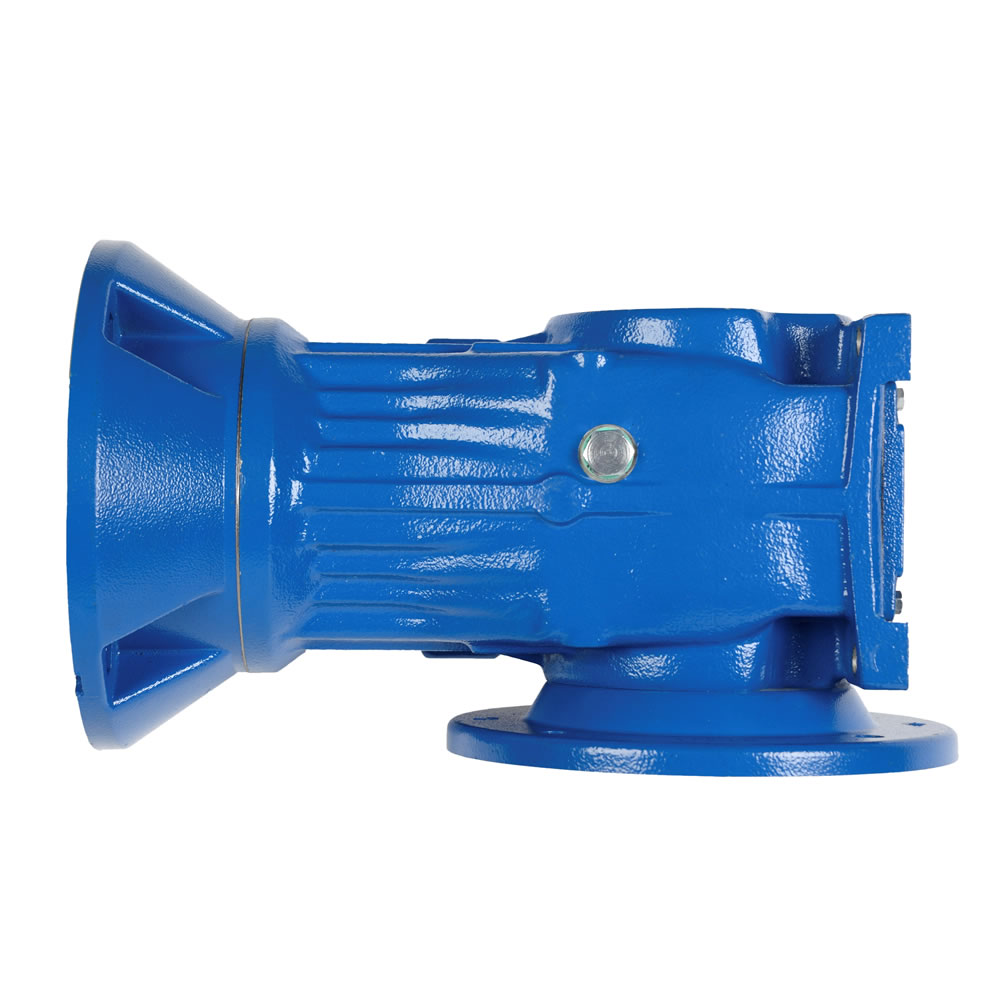

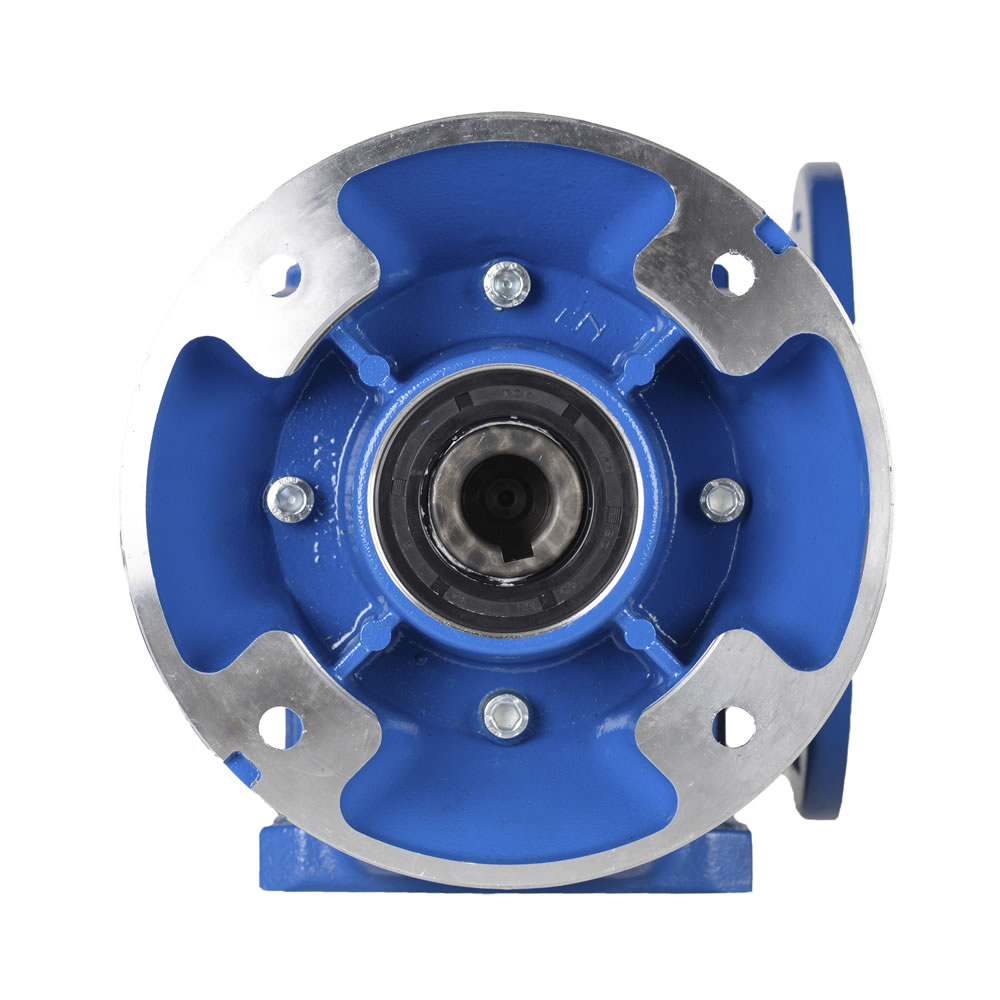

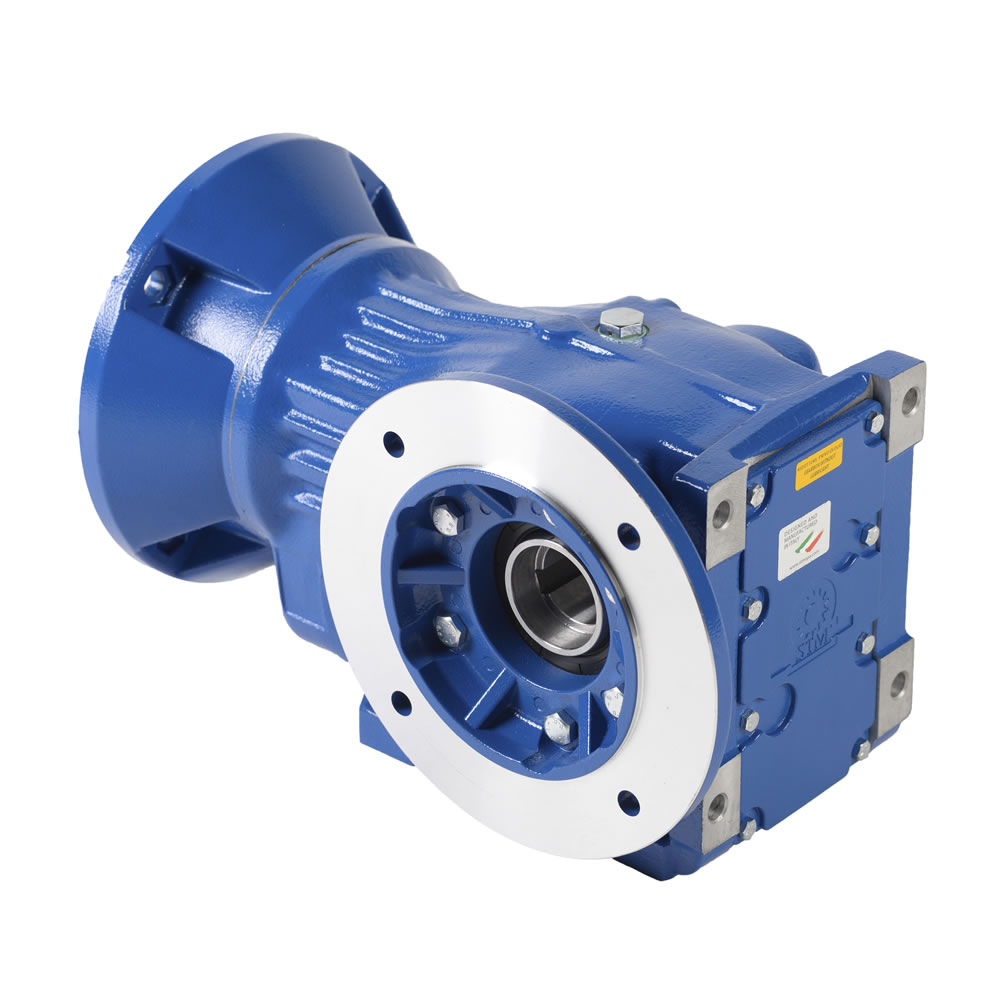

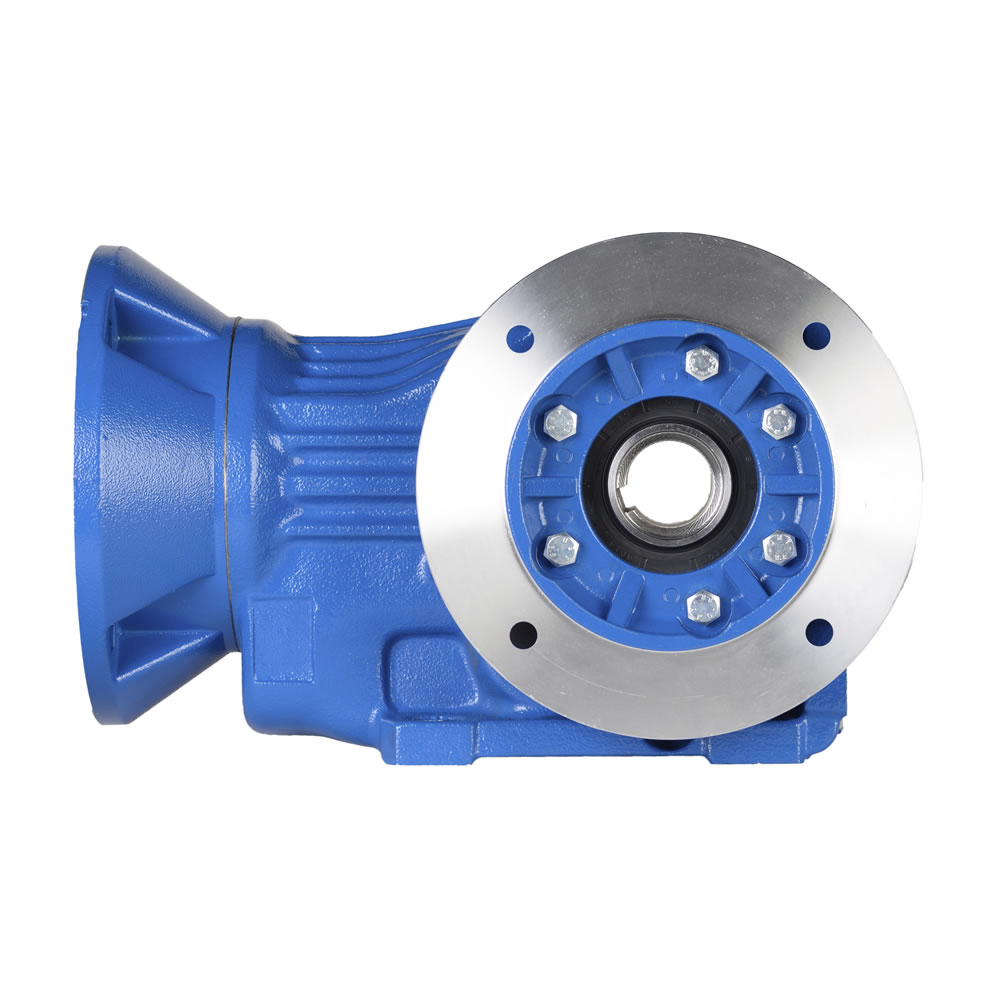

| Foto | Alzado | Planta | Perfil |
